Soluciones Plug & Play

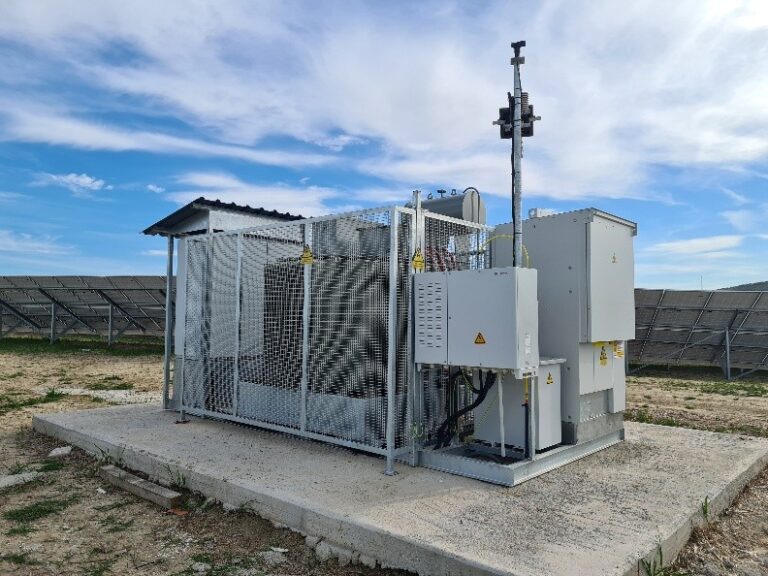

Las soluciones eléctricas Plug & Play permiten una distribución en media y baja tensión rápida y segura, con equipos totalmente integrados y listos para conectar.

Diseñadas en versiones metálicas o prefabricadas de hormigón, garantizan la máxima seguridad, fiabilidad y durabilidad en cualquier entorno, desde instalaciones urbanas hasta complejos industriales.

Su configuración compacta y modular facilita el transporte, la instalación y la puesta en marcha, ya que integran en un único conjunto la aparamienta de media tensión, el transformador y los cuadros de baja tensión, reduciendo tiempos, costes y riesgos en el proyecto.

Tipos de Centros

Centro Metálico

Los centros de transformación metálicos son una solución robusta y compacta para la distribución de energía en media y baja tensión.
Integran en una misma envolvente metálica todos los equipos necesarios: celdas de media tensión, transformador y cuadros de baja tensión listos para funcionar desde su instalación.
Gracias a su diseño modular, ofrecen gran flexibilidad de configuración, lo que los hace ideales para redes públicas, instalaciones industriales y entornos con necesidades personalizadas.

Centro de Hormigón

Los centros de hormigón están diseñados para resistir condiciones exigentes, tanto en entornos urbanos como industriales.
Ofrecen una alta durabilidad mecánica y climática, adaptándose a cualquier tipo de instalación eléctrica.
Disponibles en versiones monobloque y modulares, permiten integrar en su interior todo el equipamiento eléctrico: celdas de media tensión, transformadores y cuadros de baja tensión, con compartimentos independientes que facilitan la seguridad y el mantenimiento.

Características Técnicas

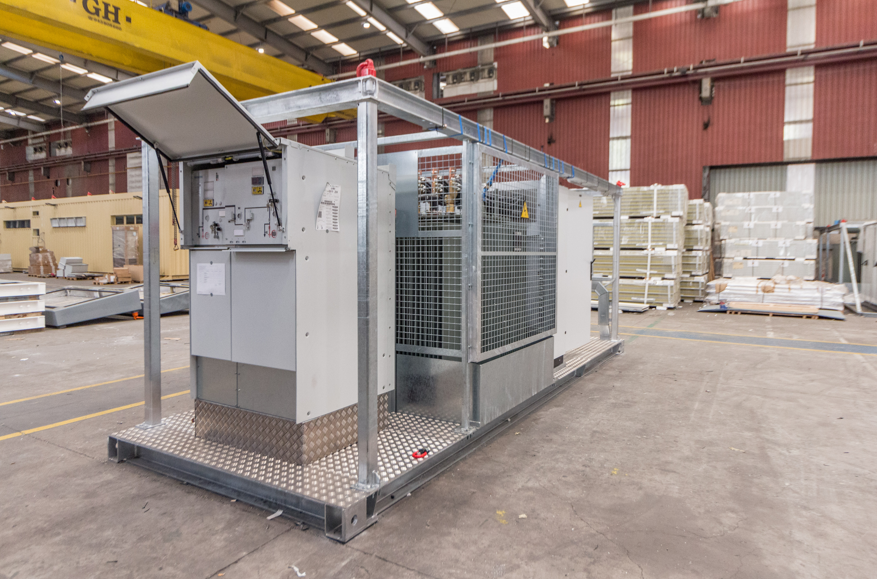

Centros de Transformación Metálicos

Envolvente: chapa de acero galvanizado pintada al horno (alta resistencia mecánica y anticorrosión).
Compartimentación interna:
Sección MT (Media Tensión): preparada para celdas hasta 24 kV, tanto modulares (SM6) como compactas (RM6).
Sección transformador: admite transformadores en aceite o secos encapsulados, de 100 a 1.600 kVA.
Sección BT (Baja Tensión): cuadros de distribución hasta 6300 A, con posibilidad de integración de medida, protección y control.
Accesos totalmente independientes por compartimento, con cierre de seguridad.
Transformadores compatibles: En aceite mineral y vegetal o secos resina epoxi.
Accesibilidad: puertas independientes para cada compartimento.
Seguridad: cierre con llave, ventilación natural o forzada, resistencia al fuego.
Acabados: pintura en polvo, personalización de color y logotipos.
Instalación: sobre superficie, montaje rápido.
Normativa aplicable: IEC 62271-202.

Centros de Transformación de Hormigón

Construcción: prefabricados de hormigón armado vibrado, monobloque o modulares.
Resistencia mecánica: diseñados para soportar esfuerzos de transporte e instalación sin fisuras.
Durabilidad: alta resistencia frente a humedad, agentes químicos y condiciones ambientales severas.
Compartimentación interna:
MT (celdas 24 kV)
Transformador (aceite o seco, hasta 1.600 kVA)
BT (cuadros de distribución)
Accesibilidad: puertas metálicas con cierres de seguridad, accesos independientes por compartimento.
Ventilación: natural o forzada, rejillas antivandálicas.
Integración arquitectónica: acabados exteriores personalizables (color, piedra vista, pintura especial).
Aplicaciones: distribución pública, redes urbanas, grandes instalaciones industriales.
Normativa aplicable: IEC 62271-202, UNE-EN 50532.
