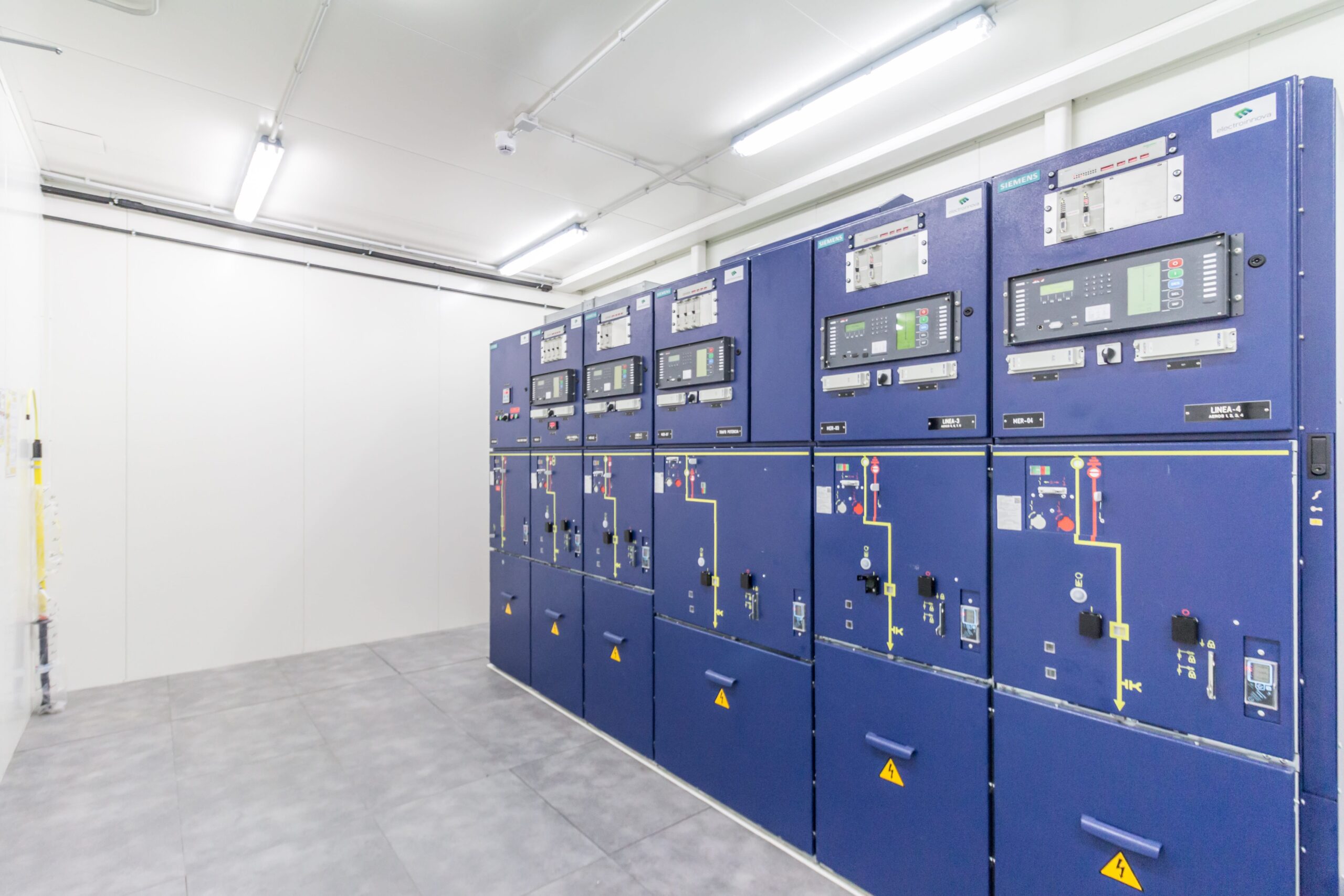

Celdas de Media Tensión
Las celdas de media tensión de son la solución más fiable para la distribución eléctrica hasta 72 kV.
Diseñadas con la máxima seguridad, incorporan compartimentación metálica y resistencia a arco interno para proteger tanto a las personas como a las instalaciones.
Tipologías y Características
CELDAS DE PRIMARIO SF6
Celda modular con aislamiento integral en gas SF6 hasta 52 KV
Datos Técnicos básicos:
Tensión asignada: Hasta 52 KV (IEC)
Corriente asignada en embarrado principal – derivación hasta 2500 A
Corriente de cortocircuito hasta 31,5 KA 1s – 3s
Clasificación de arco interno IAC AFL(R) 31,5 KA 1s
Normas: IEC IEEE ENA
CELDAS DE SECUNDARIO SF6
Celda modular con aislamiento integral en gas SF6 hasta 36 KV
Datos Técnicos básicos:
Tensión asignada: Hasta 36 KV
Corriente asignada: 630 A
Corriente de cortocircuito hasta 25 KA 1s – 3s
Clasificación de arco interno IAC AFL(R) 25 KA 1s
Normas: IEC IEEE ENA
CELDAS DE SECUNDARIO LIBRES DE SF6
Celdas modulares compactas a aislamiento integral libres de gases fluorados hasta 24 KV.
Datos Técnicos básicos:
Tensión asignada: Hasta 24 KV IEC / 27 KV (IEEE)
Corriente asignada hasta 630 A
Corriente de cortocircuito hasta 25 KA 1s – 3s
Clasificación de arco interno hasta IAC AFL(R) 25 KA 1s
Normas: IEC IEEE ENA
Opciones para exterior y alta resistencia a la corrosión
CELDAS DE PRIMARIO LIBRES SF6 EN 24 KV
Celdas modulares compactas a aislamiento integral libres de gases fluorados hasta 24 KV.
Datos Técnicos básicos:
Tensión asignada: Hasta 24 KV IEC / 27 KV (IEEE)
Corriente asignada hasta 2000 A
Corriente de cortocircuito hasta 25 KA 1s – 3s
Clasificación de arco interno hasta IAC AFL(R) 25 KA 1 s
Normas: IEC IEEE ENA
Opciones para exterior y alta resistencia a la corrosión.
AIS
(Air Insulated Switchgear)
Celdas en aislamiento en aire de diseño modular
Datos Técnicos básicos:
Tensión asignada desde 3,3 KV a 72 KV
Corriente asignada hasta 4000 A
Corriente de cortocircuito hasta 50 KA 1s
Clasificación de arco interno hasta IAC
Normas: IEC
